LGJ鋼芯鋁絞線

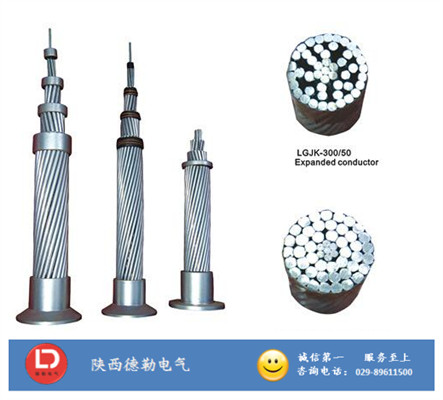

    LGJ-240/40  LGJ是鋼芯鋁絞線的符號，其中L是鋁線的簡稱，G是鋼芯的簡稱，J是絞線的簡稱；240/40是指導線的標稱面是：鋁240平方毫米，鋼40平方毫米；導線的結構為鋁26根，直徑3.42毫米，鋼7根，直徑2.66毫米；鋁的計算截面是238.85平方毫米，鋼的計算截面是38.90平方毫米，總計算截面是277.75平方毫米；導線外徑21.66毫米；導線直流電阻不大于0.1209Ω/km；額定抗拉力83370N(牛頓)；單位質量964.3kg/km；制造長度2000米。

    短路電流是與接入系統的地點和接入系統的設備而變化的，必須有了完整的接線圖后,才能根據計算求出；線路的阻抗也是隨線路的架設方式不同而變化的，也要根據圖紙計算才能求出。10kV以上的輸電線路，目前中國普遍采用鋁包鋼絞線(LGJ)作為導線，即用鋁線包裹鋼線，鋼線用于傳遞電流而鋁線用于降低電暈及其他損耗，根據電壓不同導線橫截面逐漸加大。比如目前國內較高電壓500kV輸電線路的導線，一般采用LGJ-400/35的導線。
